Le kit de fixation ESDEC ClickFit EVO pour 1 panneau solaire est une solution complète et professionnelle pour installer un module photovoltaïque en surimposition sur toiture tuiles mécaniques. Compatible montage portrait et paysage, ce kit s’adapte à la quasi-totalité des configurations de toiture grâce à son crochet universel réglable dans toutes les directions.

Installation sans perçage de la charpente Le système ClickFit EVO utilise un principe de pincement entre la tuile et le liteau, préservant ainsi l’intégrité de la structure du toit. Le crochet universel (réf. 1008040) est réglable en hauteur en continu et s’adapte aux combinaisons de tuiles et liteaux d’une épaisseur comprise entre 32 et 63 mm. Une fixation par vissage sur chevron reste également possible selon les préférences de l’installateur.

Système d’encliquetage rapide Le rail de montage se clipse directement sur les crochets, sans vissage. Le raccord à cliquet rotatif permet d’orienter facilement les rails en position portrait ou paysage. Cette conception réduit considérablement le temps de pose tout en garantissant une fixation fiable et sécurisée.

Matériaux haute durabilité Les rails sont fabriqués en aluminium de haute qualité avec technologie chambre creuse : ultra-légers et extrêmement résistants. Les crochets sont en acier Magnelis® à revêtement auto-cicatrisant, offrant une protection anticorrosion supérieure aux traitements galvanisés classiques. L’ensemble est conçu pour résister aux conditions climatiques les plus exigeantes (vent, neige, UV).

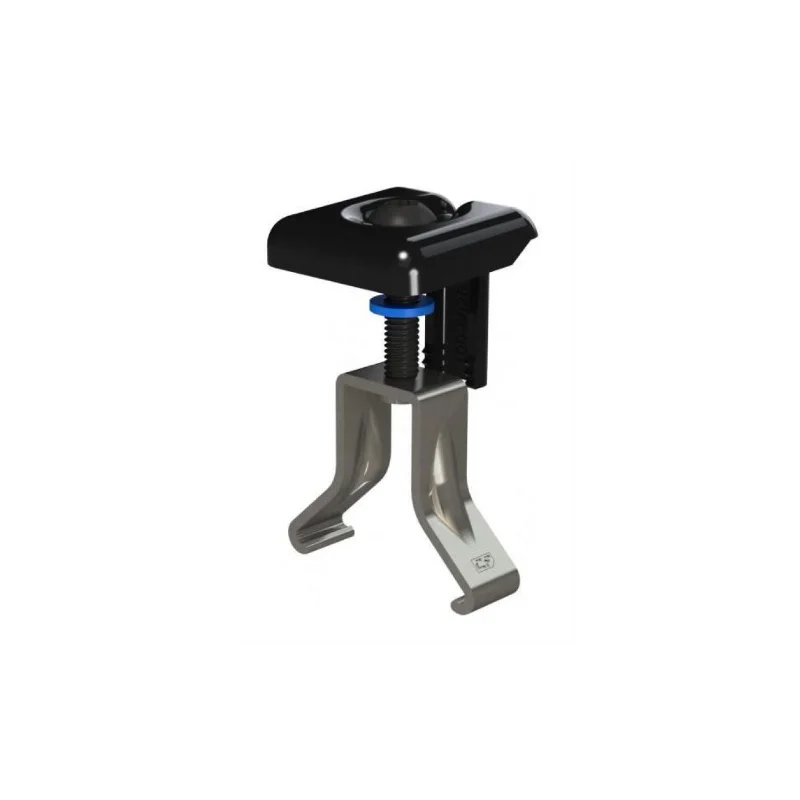

Étriers universels réglables Les étriers de fixation (réf. 1008020-B) sont compatibles avec tous les panneaux solaires encadrés d’une épaisseur de cadre comprise entre 30 et 50 mm. Combinés aux embouts de terminaison, ils assurent à la fois le maintien du panneau et une finition esthétique coupe-vent.

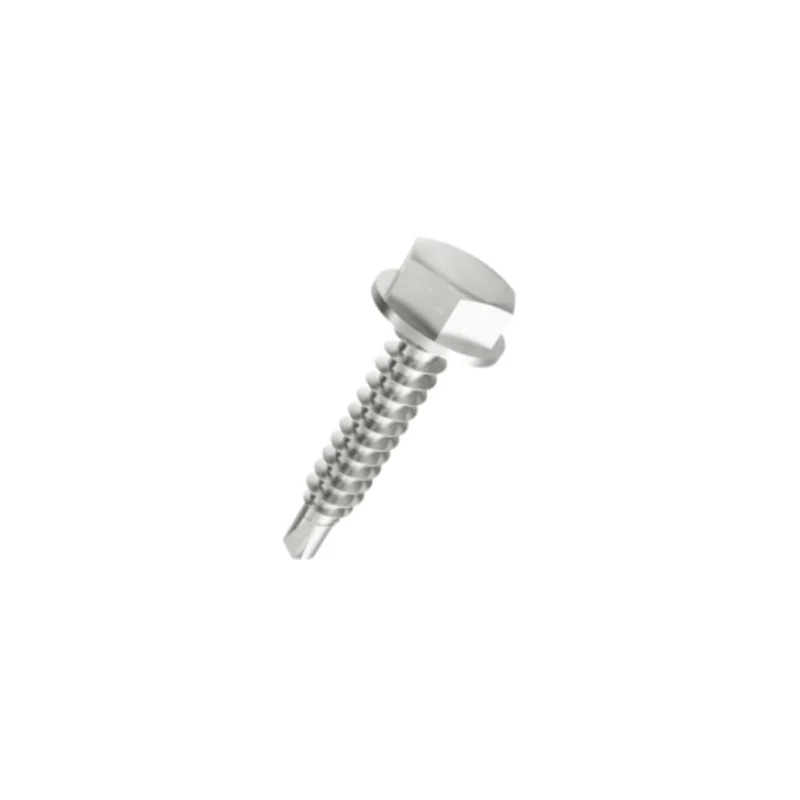

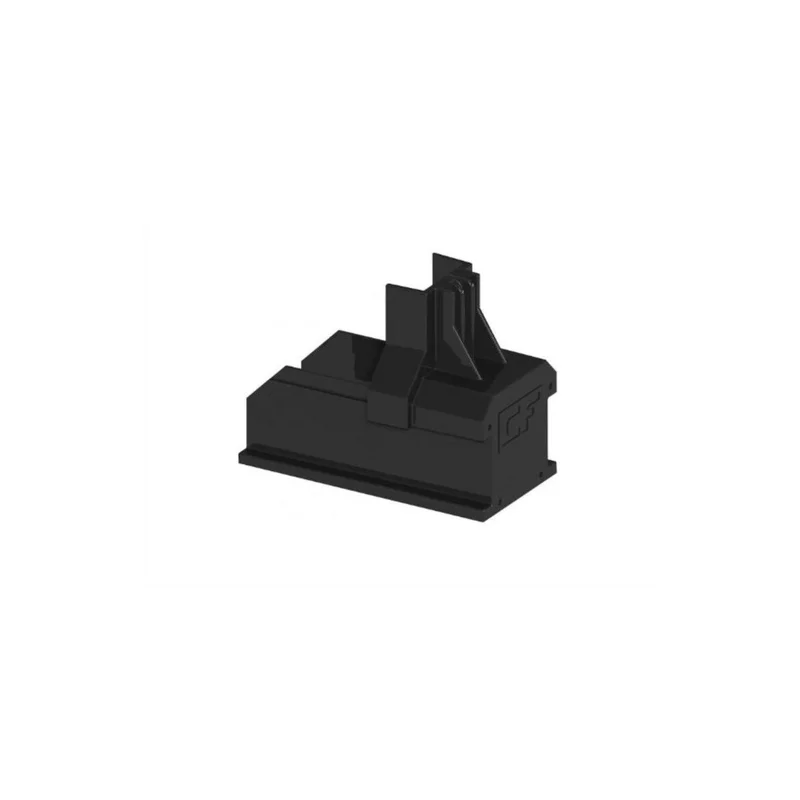

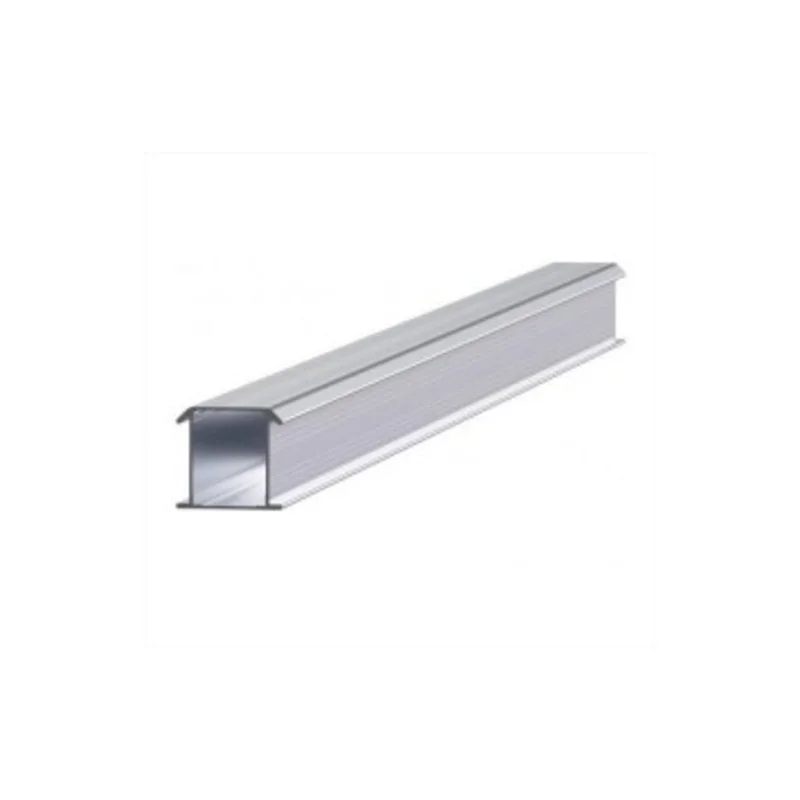

Contenu du kit : 4 crochets universels ESDEC (1008040), 4 entretoises de protection tuile (1008063), 2 rails de montage 2338 mm (1008132), 4 étriers universels noirs (1008020-B), 4 embouts de rail avec support d’étrier noir (1008060), 2 vis auto-perceuses 6,3×42 mm SW10/T30 (1003016), 1 mèche Torx 30 (1008069).

• Instruction de montage ClickFit EVO UniversalHook
