Kit de fixation tuiles – ESDEC – 1 X 5 panneau en portrait ou paysage
Kit de fixation tuiles – ESDEC – 1 X 5 panneau en portrait ou paysage
Kit de fixation ESDEC ClickFit EVO pour 5 panneaux solaires sur toiture tuiles mécaniques. Montage portrait ou paysage. Installation sans perçage par pincement du liteau. Crochets universels réglables, acier Magnelis® anticorrosion. Compatible tuiles/liteaux 32-63 mm, pente 10° à 60°, cadres 30-50 mm. Garantie 20 ans.
100 en stock
Ce pack contient
Description
Le kit de fixation ESDEC ClickFit EVO pour 5 panneaux solaires est une solution complète pour installer cinq modules photovoltaïques en surimposition sur toiture tuiles mécaniques. Compatible montage portrait et paysage, ce kit s’adapte à la quasi-totalité des configurations de toiture.
Important : ce kit est conçu pour cinq panneaux mis côte à côte en portrait (gauche-droite) ou en paysage empilés en colonne (haut-bas). Pour cinq panneaux côte à côte en paysage (gauche-droite), il faudra commander cinq kits de fixation pour 1 panneau.
Installation sans perçage de la charpente Le système ClickFit EVO utilise un principe de pincement entre la tuile et le liteau, préservant l’intégrité de la structure du toit. Le crochet universel (réf. 1008040) est réglable en hauteur en continu et s’adapte aux combinaisons de tuiles et liteaux d’une épaisseur comprise entre 32 et 63 mm. Une fixation par vissage sur chevron reste également possible.

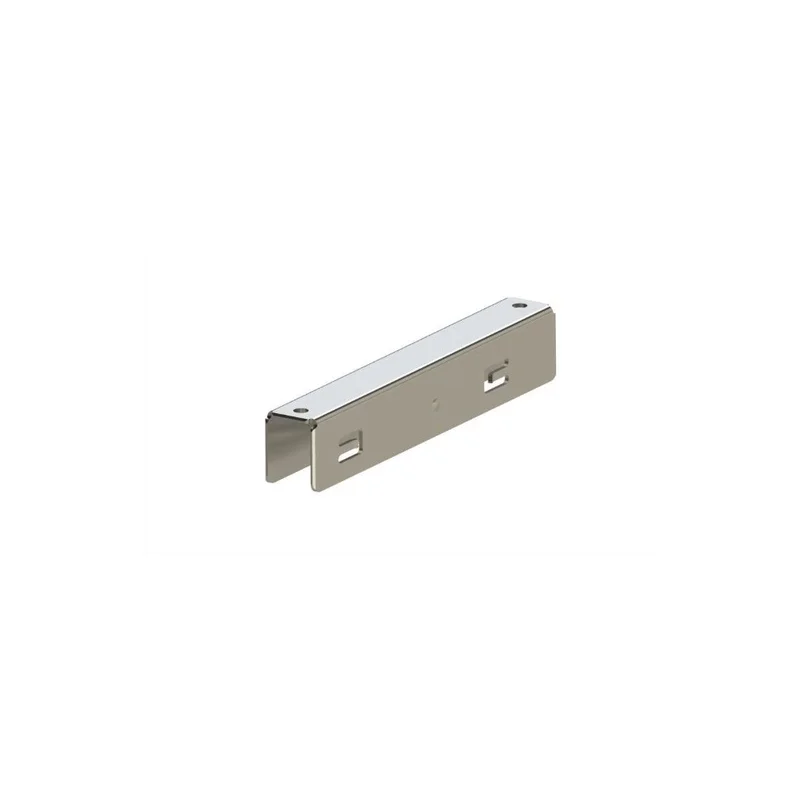

Système d’encliquetage rapide Les rails de montage se clipsent directement sur les crochets, sans vissage. Les coupleurs de rail permettent d’assembler les rails pour obtenir la longueur nécessaire. Le raccord à cliquet rotatif permet d’orienter les rails en position portrait ou paysage.
Matériaux haute durabilité Les rails sont fabriqués en aluminium de haute qualité avec technologie chambre creuse : ultra-légers et extrêmement résistants. Les crochets sont en acier Magnelis® à revêtement auto-cicatrisant, offrant une protection anticorrosion supérieure. L’ensemble résiste aux conditions climatiques les plus exigeantes.
Étriers universels réglables Les étriers de fixation (réf. 1008020-B) sont compatibles avec tous les panneaux solaires encadrés d’une épaisseur de cadre comprise entre 30 et 50 mm. Combinés aux embouts de terminaison, ils assurent le maintien des panneaux et une finition esthétique coupe-vent.
Contenu du kit : 14 crochets universels (1008040), 14 entretoises (1008063), 4 rails 3488 mm (1008133), 2 coupleurs de rail (1008061), 12 étriers universels noirs (1008020-B), 4 embouts noir (1008060-B), 3 vis auto-perceuses 6,3×42 mm (1003016).
| Marque | ESDEC |
| Système | ClickFit EVO |
| Configuration | 5 panneaux – portrait ou paysage |
| Type de toiture | Tuiles mécaniques |
| Méthode de fixation | Pincement liteau (sans perçage) ou vissage chevron |
| Pente de toit compatible | 10° à 60° |
| Épaisseur tuile + liteau | 32 à 63 mm |
| Épaisseur cadre panneau | 30 à 50 mm |
| Crochets universels (1008040) | 14 |
| Entretoises protection tuile (1008063) | 14 |
| Rails de montage (1008133) | 4 × 3488 mm |
| Coupleurs de rail (1008061) | 2 |
| Étriers universels noirs (1008020-B) | 12 |
| Embouts avec support d’étrier noir (1008060-B) | 4 |
| Vis auto-perceuses 6,3×42 mm (1003016) | 3 |
| Matériau rails | Aluminium chambre creuse |
| Matériau crochets | Acier Magnelis® (auto-cicatrisant) |
| Mise à la terre | Interconnexion automatique via étriers |
| Garantie | 20 ans |
| Certification | ETN (Enquête de Technique Nouvelle) |
