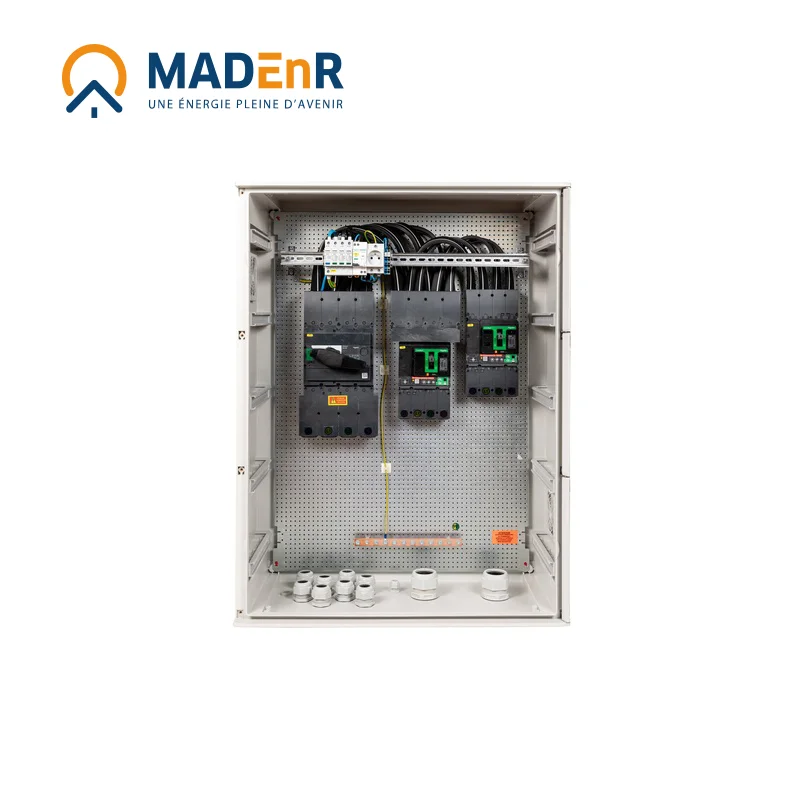

Le coffret AC MADEnR 100kW est une solution de protection professionnelle haute puissance conçue pour sécuriser la sortie courant alternatif des onduleurs photovoltaïques triphasés industriels. Robuste et précâblé, il intègre tous les composants nécessaires pour une installation conforme et sécurisée des grandes installations.

Protection complète pour installations industrielles

Ce coffret s’insère entre l’onduleur triphasé et le tableau électrique pour isoler l’installation photovoltaïque du réseau 400V. Il constitue un point de coupure essentiel permettant d’intervenir sur l’onduleur en toute sécurité, sans disjoncter l’ensemble de l’installation électrique.

Disjoncteur de protection 160A

Le disjoncteur principal de 160A assure une protection efficace du circuit onduleur contre les surcharges et courts-circuits. Ce calibrage est parfaitement adapté aux onduleurs triphasés de 100 kW (100 kVA), garantissant une protection optimale pour les installations de forte puissance.

Protection différentielle 300mA

L’interrupteur différentiel 160A/300mA Type AC protège l’installation contre les défauts d’isolement et les courants de fuite. Le seuil de 300mA est adapté aux installations de forte puissance et permet d’éviter les déclenchements parasites tout en assurant une protection efficace des équipements et des personnes.

Parafoudre Type II haute performance

Le parafoudre triphasé Type II intégré avec fusibles de protection offre une excellente capacité d’écoulement : courant nominal de 15 kA et courant maximum de 50 kA. La tension maximale de service de 275 V (L-N) garantit une protection optimale du réseau triphasé. La télésignalisation de fin de vie vous alerte lorsque le remplacement devient nécessaire.

Coffret métal robuste

Le boîtier métallique de dimensions 700×500×200 mm bénéficie d’une protection IP66 contre la poussière et les jets d’eau puissants. Cette construction robuste est parfaitement adaptée aux environnements industriels exigeants.

Large plage de fonctionnement

Conçu pour fonctionner dans des conditions extrêmes, le coffret supporte des températures de -40°C à +100°C, garantissant une fiabilité optimale quelles que soient les conditions climatiques.

Conforme aux normes

Ce coffret répond aux exigences des normes UTE C15-712-1 et NF C15-100 relatives aux installations photovoltaïques raccordées au réseau public. Il garantit la conformité de votre installation lors de la visite Consuel.

Applications

Idéal pour les installations photovoltaïques industrielles, agricoles ou tertiaires triphasées de 100 kWc équipées d’un onduleur centralisé de forte puissance. Solution professionnelle robuste pour sécuriser les grandes installations.
