Le coffret DC MADEnR 2PV1-1050-MC4 est une solution de protection professionnelle conçue pour sécuriser la partie courant continu des installations photovoltaïques résidentielles et tertiaires. Il intègre toutes les protections nécessaires pour les onduleurs à 2 MPPT, garantissant une protection fiable des lignes DC contre les surtensions et les surintensités.

Protection complète côté DC

Ce coffret s’insère entre les panneaux photovoltaïques et l’onduleur pour protéger la partie courant continu de l’installation. Il constitue un point de coupure essentiel permettant d’isoler les strings en toute sécurité pour les interventions de maintenance ou en cas de danger.

Interrupteur-sectionneur intégré

L’interrupteur-sectionneur 1000V / 50A permet une coupure visible et sécurisée des strings photovoltaïques. Cette fonction de sectionnement est indispensable pour intervenir sur l’onduleur ou les panneaux en toute sécurité, conformément aux exigences normatives.

Parafoudre DC haute performance

Le parafoudre DC intégré protège efficacement l’installation contre les surtensions d’origine atmosphérique (foudre) sur la partie courant continu. Cette protection est essentielle pour préserver la durée de vie des panneaux et de l’onduleur.

Configuration 2 strings / 2 MPPT

Ce coffret est dimensionné pour les onduleurs équipés de deux trackers MPPT indépendants, avec 1 string par MPPT (soit 2 strings au total). Cette configuration optimise le rendement de l’installation en permettant un suivi indépendant de chaque chaîne de panneaux.

Tension 1000V pour strings longs

La tension nominale de 1000 VDC permet de raccorder des strings plus longs, réduisant les pertes en ligne et optimisant le rendement global de l’installation. Cette caractéristique est particulièrement adaptée aux panneaux haute puissance actuels.

Connectique MC4 intégrée

Les entrées sont équipées de 4 connecteurs MC4 standard (2 positifs et 2 négatifs), garantissant une connexion rapide, fiable et étanche avec les câbles des panneaux photovoltaïques. Les sorties sont assurées par 4 presse-étoupes PE M16 pour les conducteurs DC et 1 PE M16 pour la terre.

Coffret robuste et étanche

Le boîtier plastique bénéficie d’une protection IP65 contre la poussière et les projections d’eau, ainsi qu’un indice IK09 pour une excellente résistance aux chocs. Cette construction garantit une longévité optimale en installation extérieure.

Résistance environnementale

Conçu pour fonctionner dans des conditions exigeantes, le coffret supporte des températures de -25°C à +60°C, une humidité relative de 0 à 95%, et présente une haute résistance aux UV. La résistance au fil incandescent de 750°C garantit une sécurité optimale contre les risques d’incendie.

Installation simplifiée

Compact et prêt à raccorder, ce coffret permet une mise en œuvre rapide et professionnelle. La connectique MC4 intégrée élimine les opérations de sertissage sur site et garantit des connexions fiables.

Conforme aux normes

Ce coffret répond aux exigences de la norme UTE C15-712-1 relative aux installations photovoltaïques. Il garantit la conformité de votre installation lors de la visite Consuel.

Applications

Idéal pour les installations photovoltaïques résidentielles ou tertiaires jusqu’à 9 kWc équipées d’un onduleur à 2 MPPT. Solution compacte et complète pour sécuriser la partie DC des installations en autoconsommation ou en injection réseau.

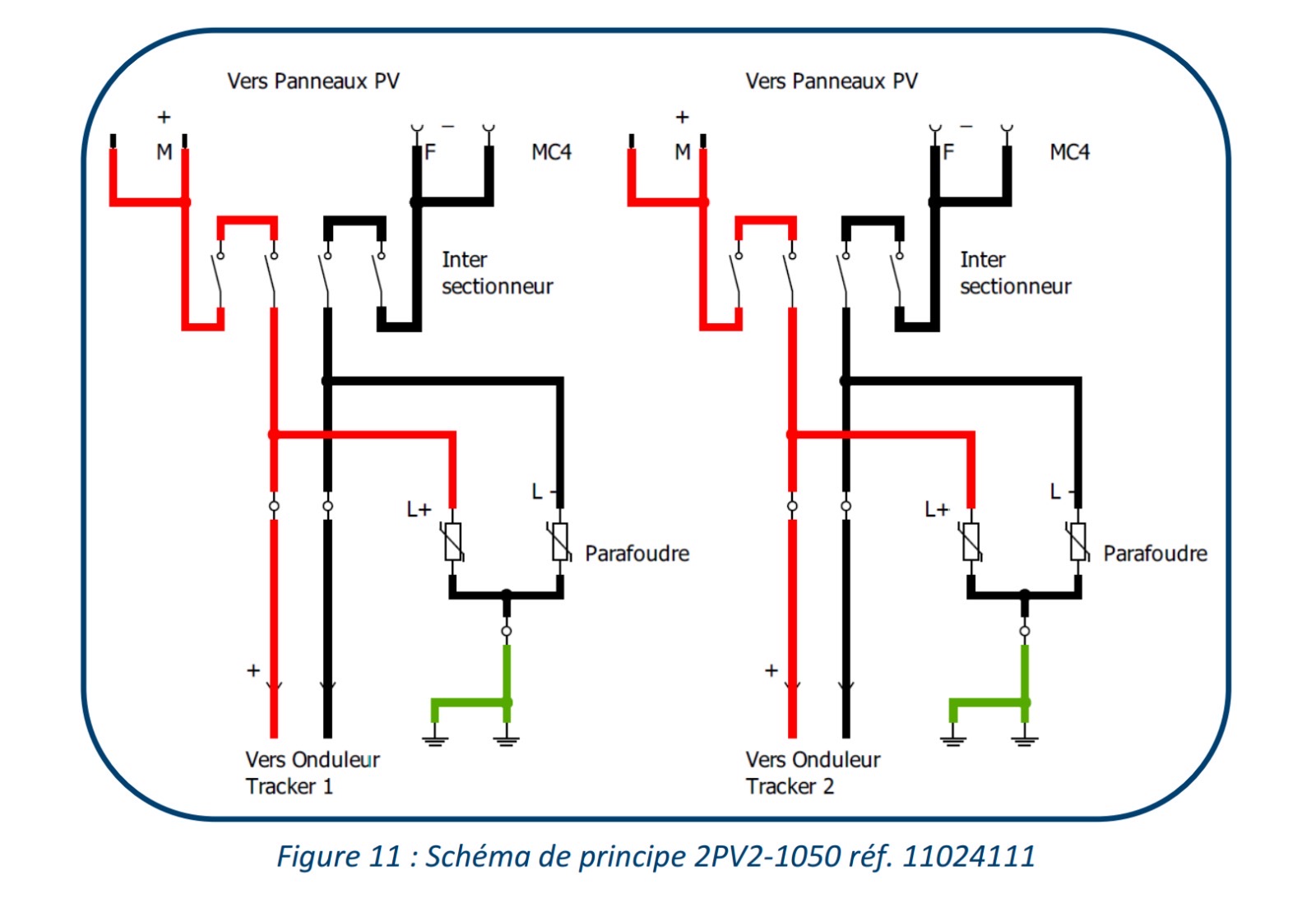

• Schéma_(MADEnR) COFDC-9KW-2T-PRF
