Le coffret AC Technideal triphasé Plug and Play est une solution de protection spécialement conçue pour répondre aux nouvelles exigences normatives entrées en vigueur le 1er septembre 2025. Ce coffret permet un raccordement conforme de votre installation photovoltaïque triphasée en amont du tableau électrique principal, selon le schéma dit « Cas n°1 ».

Obligation Consuel – Nouvelle norme NF C15-100

Depuis le 01/09/2025, la norme NF C15-100 impose un nouveau mode de raccordement pour les installations photovoltaïques en autoconsommation. Lorsqu’un générateur est raccordé en amont de l’installation de consommation, un coffret de protection dédié est obligatoire pour obtenir l’avis favorable du Consuel.

Un coffret prêt à personnaliser

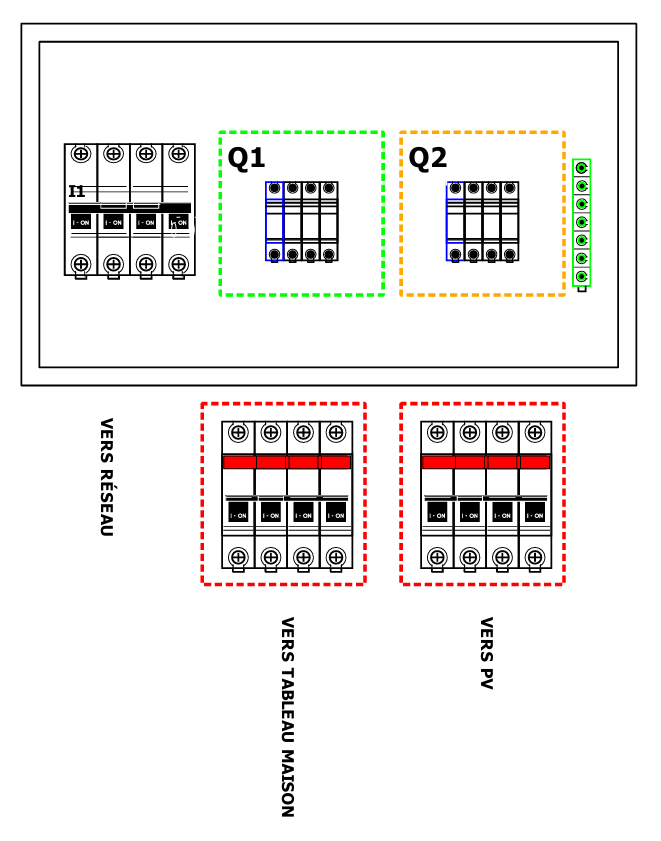

Ce modèle triphasé comprend des emplacements dédiés pour l’intégration de vos protections. Vous pouvez ajouter selon la configuration de votre projet : la protection Maison (selon le calibre du disjoncteur abonné EDF) et la protection Photovoltaïque (selon la puissance de votre installation). Tout est prévu pour une intégration propre et rapide.

Solution 100% modulable

Le coffret offre une flexibilité totale pour s’adapter à chaque configuration. Choisissez votre disjoncteur PV en fonction de la puissance de votre installation triphasée, et sélectionnez le disjoncteur maison selon le calibre de votre abonnement EDF. Cette modularité permet de créer un coffret sur mesure et évolutif.

Schéma Cas n°1 : protection en amont

Ce coffret est conçu pour être installé en dehors du tableau de consommation principal, au plus près de l’AGCP (Appareil Général de Commande et de Protection). Il assure la protection de l’installation existante et permet l’injection de la production photovoltaïque en amont des dispositifs de protection des circuits terminaux.

Coffret compact et robuste

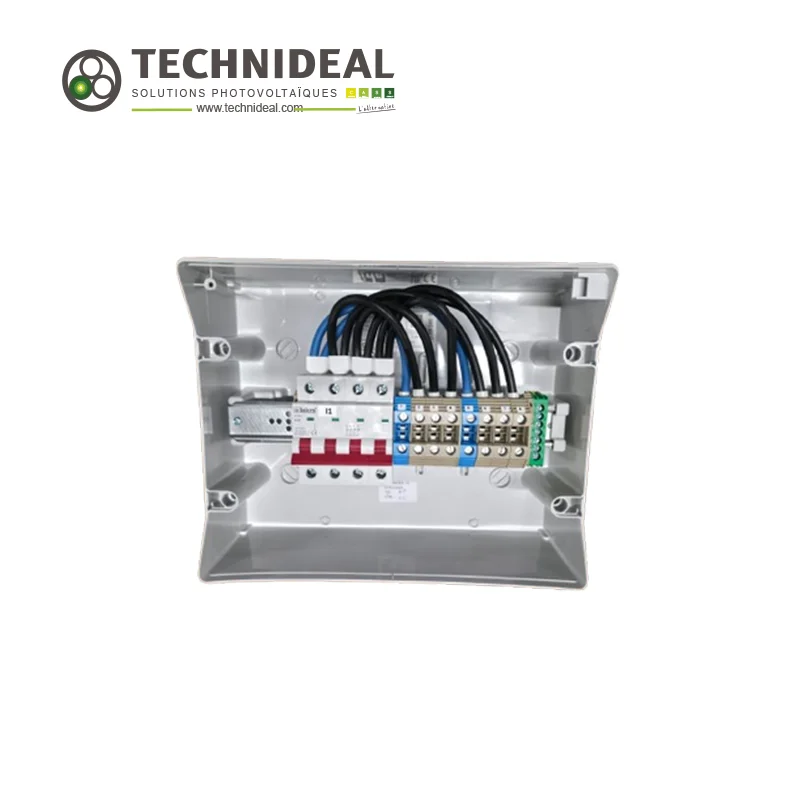

Le boîtier 12 modules de dimensions 246×310×148 mm offre un encombrement optimisé tout en proposant suffisamment d’espace pour accueillir les protections nécessaires. Sa conception compacte facilite l’intégration dans tout type d’installation.

Étanchéité et sécurité garanties

Avec son indice de protection IP65, ce coffret résiste parfaitement à la poussière et à l’humidité. Il est parfait pour une installation en intérieur comme en extérieur, même dans les environnements les plus exigeants.

Installation Plug and Play simplifiée

Pensé pour les professionnels, ce coffret allie robustesse, flexibilité et simplicité d’installation. Les emplacements préparés permettent une mise en œuvre rapide et conforme, sans nécessiter d’adaptations complexes.

Conforme aux normes

Ce coffret répond aux exigences de la norme NF C15-100 version 2024 (applicable depuis septembre 2025), notamment les paragraphes 551.7 et 551.7.2 relatifs au raccordement des générateurs en amont des dispositifs de protection des circuits terminaux.

Applications

Idéal pour les installations photovoltaïques triphasées en autoconsommation, les chantiers neufs ou modifications nécessitant un nouveau Consuel, et toutes les installations où le raccordement du générateur doit se faire en amont du tableau principal.
